8208A低功耗电流测试关于跳线帽的细节

we_2402919965

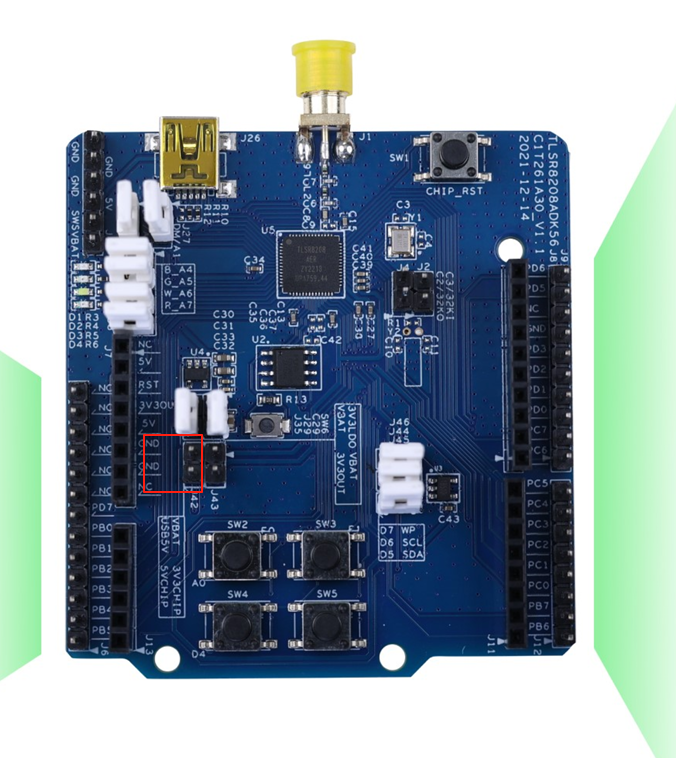

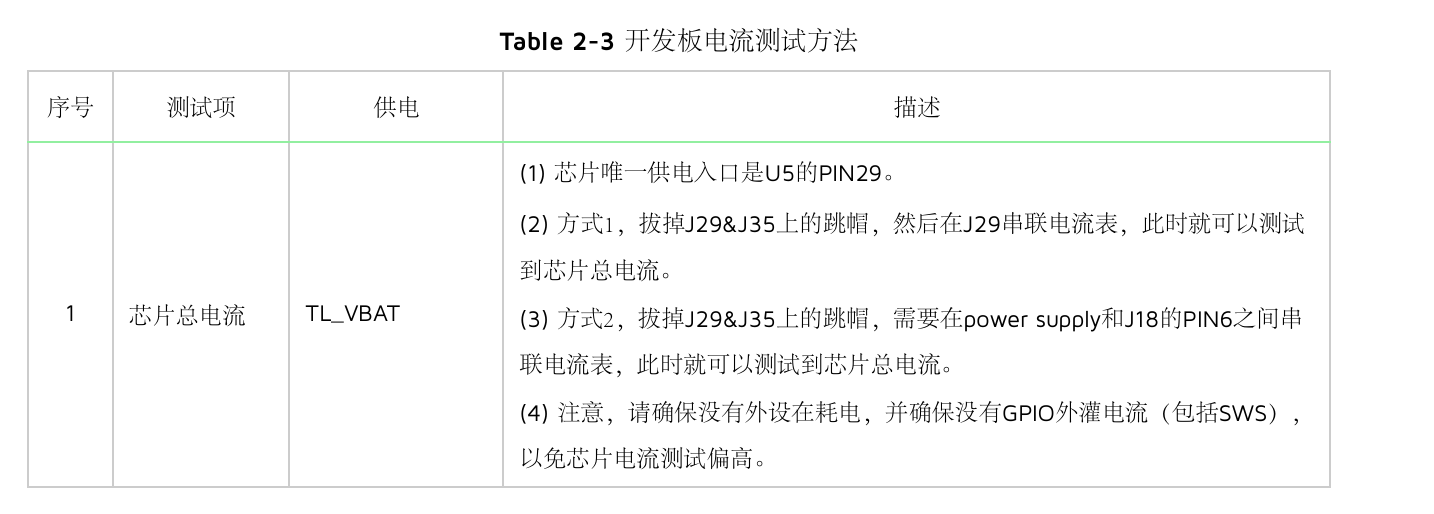

使用8208A开发板，按照官网的测试方法 ，想知道的事情是这个5V-5VCHIP的跳帽要加吗，我看是连到芯片VBUS引脚的，我测试时是用vbat和gnd外接3.3v供电的

TL_Spring

供电时选择VBUS和VBAT其中一个引脚即可，VBAT供电情况下VBUS跳冒可以不接

we_2402919965

TL_Spring 发表于 2025-8-20 14:17
供电时选择VBUS和VBAT其中一个引脚即可，VBAT供电情况下VBUS跳冒可以不接

我测试时发现不接这个就只有2ua，但是是运行在suspend 睡眠模式下，只有接上以后才和你们给出的参考电流60uA差不多，这个是什么原因

we_2402919965

we_2402919965 发表于 2025-8-20 14:40
我测试时发现不接这个就只有2ua，但是是运行在suspend 睡眠模式下，只有接上以后才和你们给出的参考电流6 ...

求大佬回复呀

TL_Tylor

we_2402919965 发表于 2025-8-20 14:40
我测试时发现不接这个就只有2ua，但是是运行在suspend 睡眠模式下，只有接上以后才和你们给出的参考电流6 ...

那这是不合理的。VBUS只是芯片的另外一种供电方式，你现在供电是通过外部供电直接给VBAT脚供电的，并且已经将J29断开了。请按照电流测试方法，检查跳帽正确跳接。

we_2402919965

我翻到你们的SDK手册中提到对于 sleep mode 中的 suspend 和 deepsleep retention，user 不需要调⽤ API cpu_sleep_wakeup 来实现。
SDK 根据 Link Layer 的状态和低功耗模式，在 BLE 协议栈部分加了⼀套低功耗管理机制（对应的代码在
blc_sdk_main_loop 中实现）。
这是否意味着如果我不在main loop手动添加进入suspend 或者deepsleep retention 模式，本身循环就会导致进入2uA的deepsleep retention模式

TL_Hayden

1、测试功耗硬件供电说明
   1）请使用 VBAT-GND 为系统供电，请确保：
      a. 保持出厂时的默认跳线帽连接。
      b. 请勿同时外接 USB 供电。
   2）在此情况下，硬件供电应无问题。
2、如果还是异常，请重点排查软件的配置是否正确。如有任何软件配置问题，欢迎您在技术论坛的【驱动专区】提问，我们将为您提供进一步支持。
