SWS错接到3V3后，不能再激活和烧录

we_4683831417

使用烧录器烧录时，SWS错接到3V3，GND接烧录器的GND后，再次正确连接后，就不能再激活和烧录，但是芯片所在设备能正常工作，请问是什么原因，怎么解决

TL_QIFA

SWS 错接到 3V3，不会导致芯片变化。重新按正确接线即可。 建议，你新找一个模组，重新测试，或者更换电脑，先确保你的操作方法正常，BDT 烧录工具正常。然后再回来看你觉得有疑问的默许。 如果还有问题，可以把你的操作步骤截图出来，并且要能看到 BDT 工具的 log 输出信息。

we_4683831417

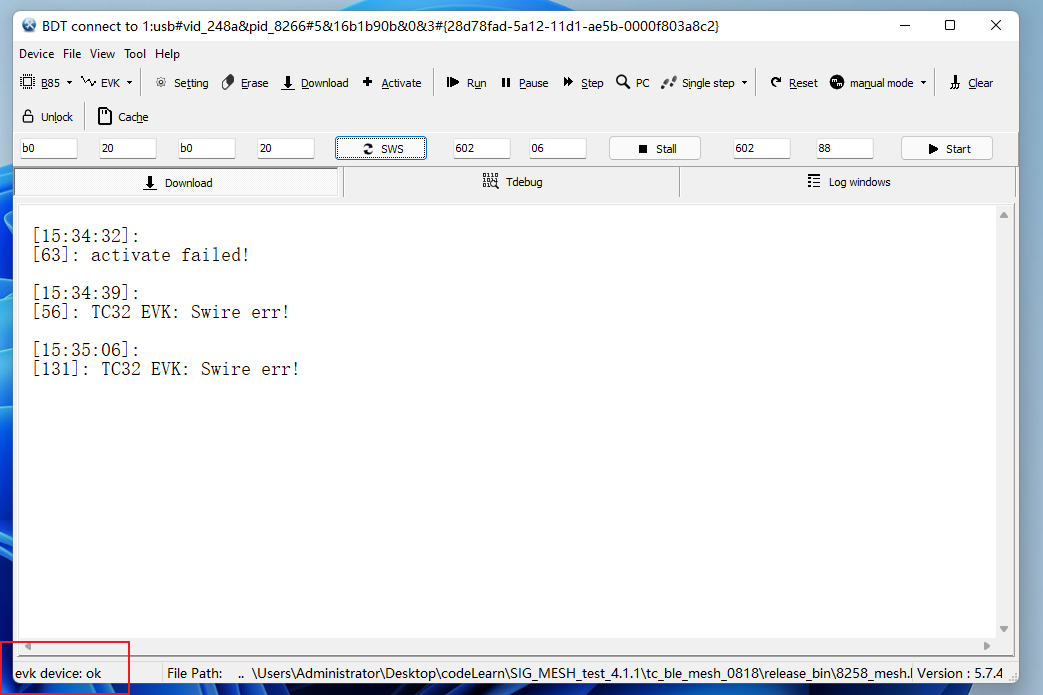

模块3V3接烧录器3V3, SWS接SWM,GND接GND.  我更换了BDT和换了一台电脑，情况一样，有试过另一个不能烧录的设备，重新换模块后可以重新烧录， 点activate、SWS、 Flash Info、Unlock 错误像下图这样

TL_SUNPENG

看日志是swire 通信异常，如果异常模组还能正常跑功能。看一下异常模组的接线通路是否正确。 <div class="quote"><blockquote><font size="2"><a href="https://forum.telink-semi.cn/forum.php?mod=redirect&goto=findpost&pid=103010&ptid=98930" target="_blank"><font color="#999999">we_4683831417 发表于 2026-9-30 14:42</font></a></font><br /> 模块3V3接烧录器3V3, SWS接SWM,GND接GND.  我更换了BDT和换了一台电脑，情况一样，有试过另一个不能烧录的 ...</blockquote></div><br />

we_4683831417

我调试是直接在模块上飞线，我用万用表测线是通的，除了sws引脚，还有没有其他方法，把RST引脚拉到GND后，再activate，这个方法有用吗  <i class="pstatus"> 本帖最后由 we_4683831417 于 2026-9-30 16:41 编辑 </i><br /> <br />

TL_SUNPENG

<div class="quote"><blockquote><font size="2"><a href="https://forum.telink-semi.cn/forum.php?mod=redirect&goto=findpost&pid=103014&ptid=98930" target="_blank"><font color="#999999">we_4683831417 发表于 2026-9-30 15:56</font></a></font> 我调试是直接在模块上飞线，我用万用表测线是通的，除了sws引脚，还有没有其他方法，把RST引脚拉到GND后， ...</blockquote></div> 目前反馈的现象就是SWIRE 不通，你运行的固件没有进低功耗，理论上都不需要Activate。 Activate 是会控制芯片断电和上电的，确保连接烧录器的电源。 <i class="pstatus"> 本帖最后由 TL_SUNPENG 于 2026-9-30 17:24 编辑 </i><br /> <br />

we_4683831417

 最后确认是这个烧录器问题，就是有疑问为什么显示的是EVK device ok  到时就是烧录不了，换一个新的烧录器就可以烧录，这个坏的烧录器还可以修复吗

TL_MINGSEN

烧录器一般不会损坏。考虑到你现在使用的BDT上位机版本比较旧，可以更新到最新版，并同步把烧录器固件也更新到最新版试试。或者也有一种可能，把杜邦线也重新更换，有些杜邦线质量不好或是老旧了会导致接触不良 <div class="quote"><blockquote><font size="2"><a href="https://forum.telink-semi.cn/forum.php?mod=redirect&goto=findpost&pid=103070&ptid=98930" target="_blank"><font color="#999999">we_4683831417 发表于 2026-10-10 15:38</font></a></font><br /> <br /> <br /> 最后确认是这个烧录器问题， ...</blockquote></div><br />
