TLSR8258射频阻抗匹配设置问题

we_7244251150 · 发表于 2025-10-17 23:30:48

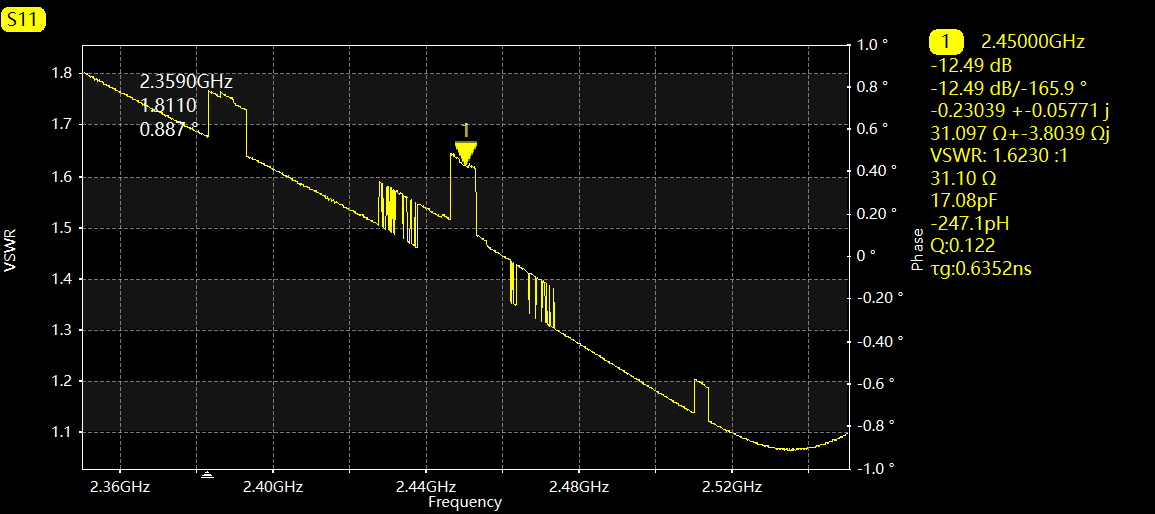

TLSR8258在RX模式下进行阻抗匹配时，Set_Channel设置不同频段会导致S11的表现发生变化，同时当前设置的频率在VSWR曲线上有异常突起，请问阻抗匹配时如何正确进行软件配置？

TL_Jian · 发表于 2025-11-7 11:28:14

您好，

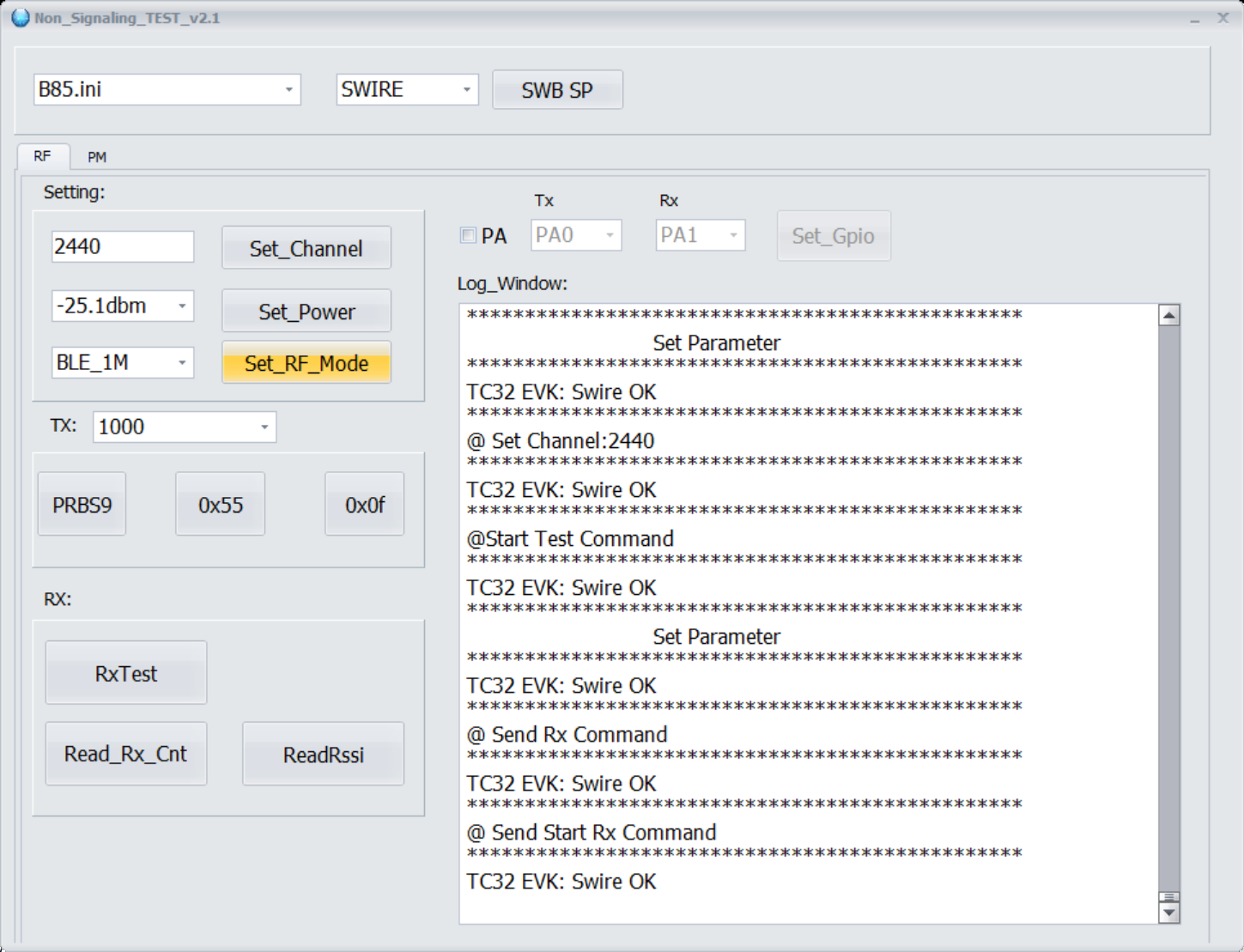

您使用的是VNA（矢量网络分析仪）进行的测试吗？当使用tool设置为RX模式时，芯片就处于RX接收模式，此时网分做S11测试时，不应该出现您图示中的凸起，阻抗跳变的现象。因此需要跟您先对一下测试设备。

谢谢！

we_7244251150 · 发表于 2025-11-24 23:11:34

TL_Jian 发表于 2025-11-7 11:28
您好，

您使用的是VNA（矢量网络分析仪）进行的测试吗？当使用tool设置为RX模式时，芯片就处于RX接收模式 ...

您好，是使用VNA进行的测试，线缆直接接入

we_7244251150 · 发表于 2025-11-24 23:12:39

TL_Jian 发表于 2025-11-7 11:28
您好，

您使用的是VNA（矢量网络分析仪）进行的测试吗？当使用tool设置为RX模式时，芯片就处于RX接收模式 ...

这个跳变的频率和在上位机Setting里面设置的频率是一致的

TL_Cindy · 发表于 2025-11-25 15:54:20

您好，

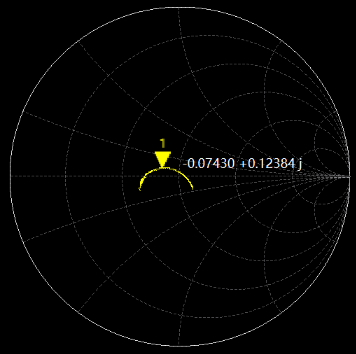

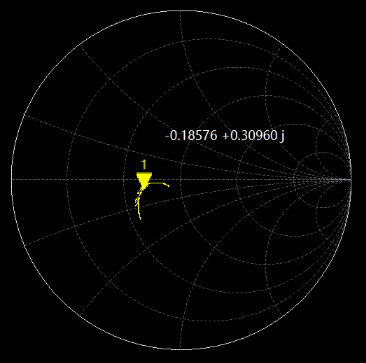

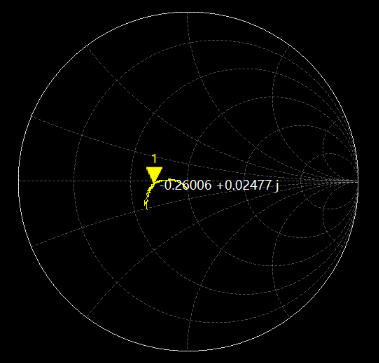

请问在上述三张S11所设频点、以及VSWR曲线有异常凸起的频点，所测灵敏度结果如何？
