心率测量时，mcu不进入deep-retention sleep 模式的问题

Taylor.Le

在7218平台上，移植天易合芯HX3697心率模块的驱动、算法包，功能ok， 但是功耗有问题，没有按照代码设定 进入 deep-sleep。

如上图所示：  hx3697 驱动 代码需要用两个timer， 一个40ms的用作 AGC 调光； 另一个280ms的用作 读取 PPG -FIFO 数据 并且跑 算法；
从图上看，40ms的timer没有问题， 320ms的timer，执行完成后 mcu 有200ms的时间内 一直处于 suspend 状态（板子电流2ma左右）； 按照代码里面的设定，idle 时间超过20ms，就应该进入 deep sleep 的。

Taylor.Le

上面文字描叙有一个错误：  ppg timer  是 280ms； hx3697 原本代码是320， 我在调试的时候改为了280；
另外：代码中所用的为 free rtos 的 timer

TL_XIAOHU

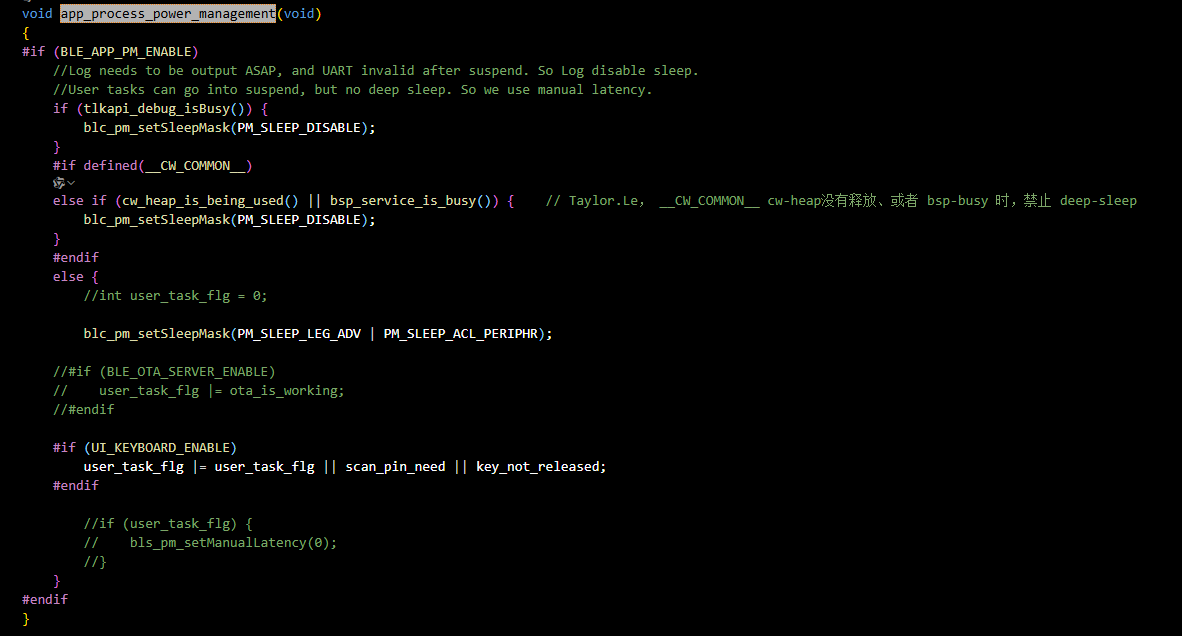

1. 贴一下 app_process_power_management 这个函数
2. 有没有配置GPIO PAD唤醒
3. 把PM关掉看一下整板底电流是2mA左右吗？

Taylor.Le

IO 中断有两个：
     1、IO_PA6   g-Sensor 中断
     2、IO_PA5   充电中断。

Taylor.Le

    #if defined(__CW_COMMON__)
    else if (1 || cw_heap_is_being_used() || bsp_service_is_busy()) {        // Taylor.Le， __CW_COMMON__ cw-heap没有释放、或者 bsp-busy 时，禁止 deep-sleep
        blc_pm_setSleepMask(PM_SLEEP_DISABLE);
    }
    #endif
刚刚试了一下， 把上面代码改为 if (1 || ...) 后，测量得的待机电流就是2毫安左右

Taylor.Le

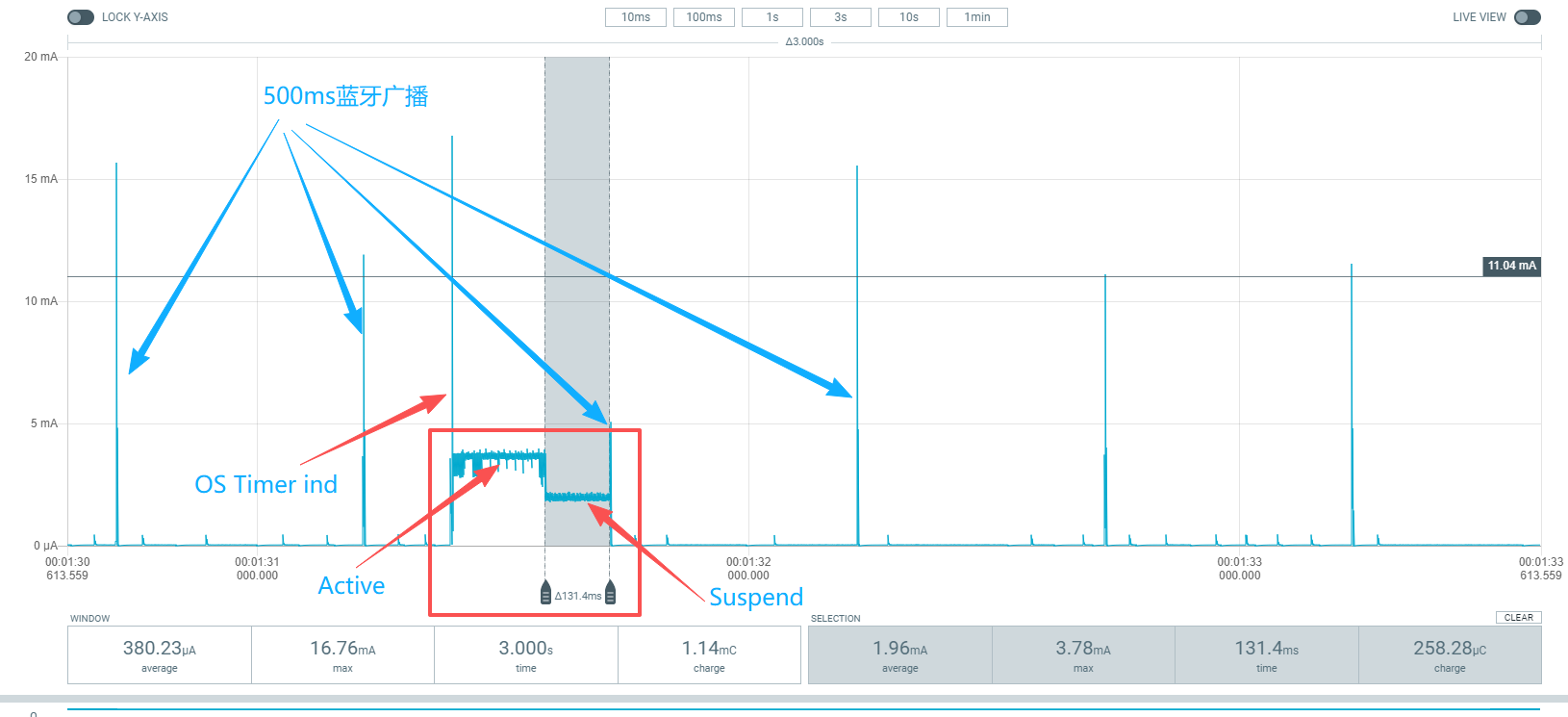

这张测量电流的图片：   当 OS timer 响应完成后，系统有131毫秒的 suspend 状态，直到一次蓝牙广播的时间到达后，才进入 deep sleep 模式； 按照代码设置，超过20ms就应该进入deep sleep；

TL_XIAOHU

Taylor.Le 发表于 2026-8-19 09:56
这张测量电流的图片：   当 OS timer 响应完成后，系统有131毫秒的 suspend 状态，直到一次蓝牙广播的时 ...

中间那段没有进休眠的时间，确认下 PA6  和 PA5  是不是一直处于唤醒的状态，假设你设置的高电平唤醒，是不是这俩IO一直处于高电平状态，这也会导致一直进不了休眠。

另外，也可以在 app_process_power_management 这个函数中所有 blc_pm_setSleepMask(PM_SLEEP_DISABLE); 的地方加log或者IO翻转，来进一步确认是哪个条件触发了不进休眠。

TL_XIAOHU

Taylor.Le 发表于 2026-8-19 09:56
这张测量电流的图片：   当 OS timer 响应完成后，系统有131毫秒的 suspend 状态，直到一次蓝牙广播的时 ...

这里的131ms应该是没进休眠，不是进了suspend状态， 可以在 user_set_flag_suspend_exit 这个函数中加log或者IO翻转来确认是不是进suspend状态了，进入suspend唤醒后会调用这个回调函数

Taylor.Le

在开发板上执行 acl_peripheral_demo 这个工程，  修改：
1、 蓝牙广播间隔为 500ms；

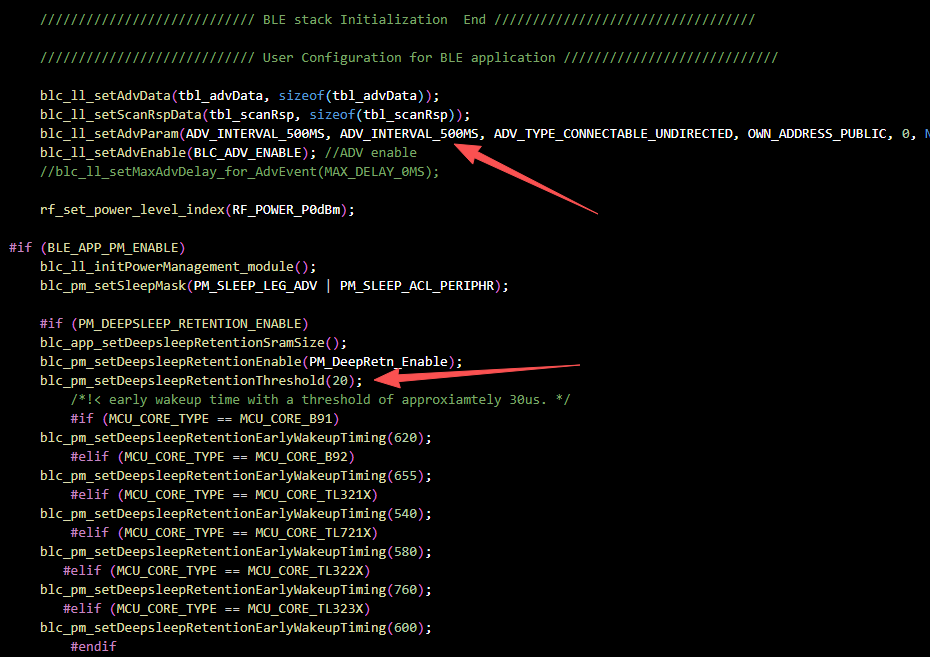

2、 DeepsleepRetentionThreshold 为 20ms；

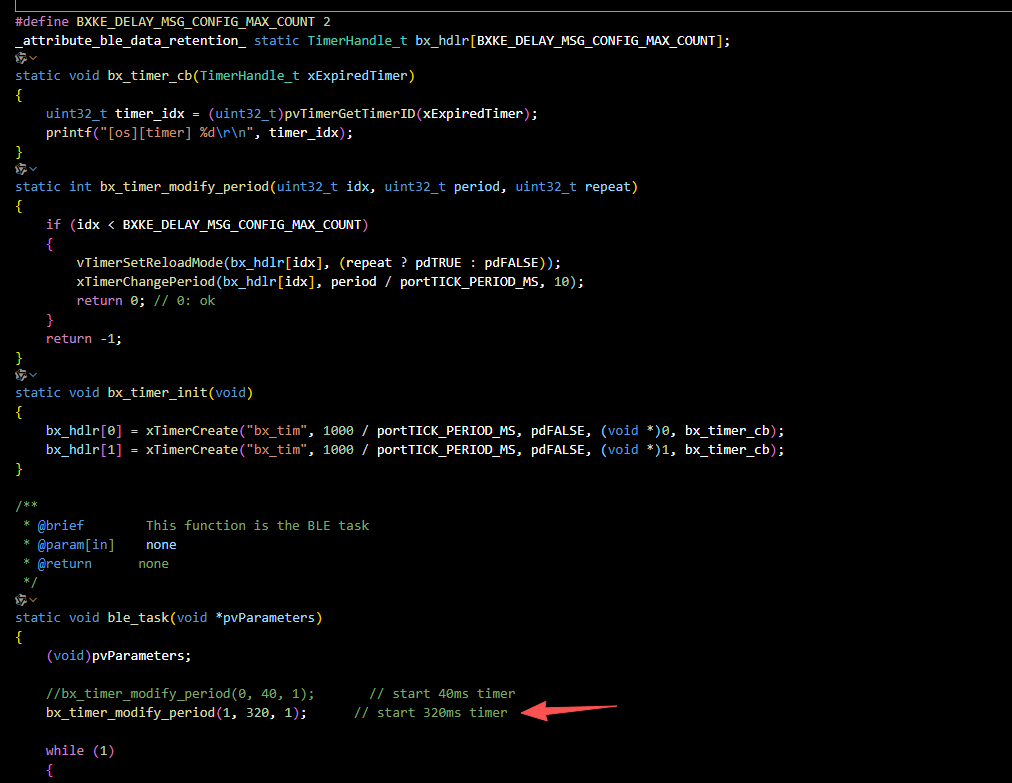

3、 在 ble_task  函数中启动一个 320ms 的 os timer。

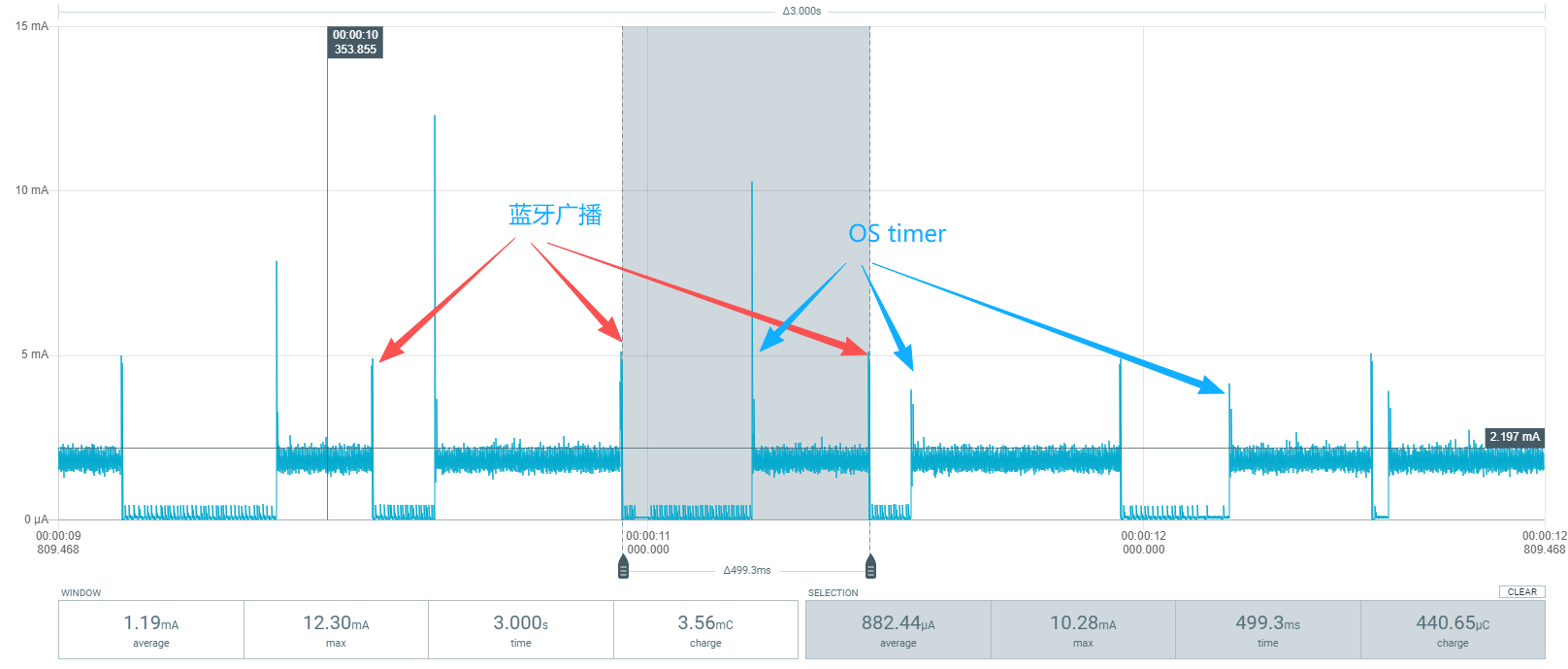

从测量的板子电流图上看， 每次ble广播之后， 系统可以进入 低功耗模式；  但是 os timer 响应完成后，系统进不了低功耗。

Taylor.Le

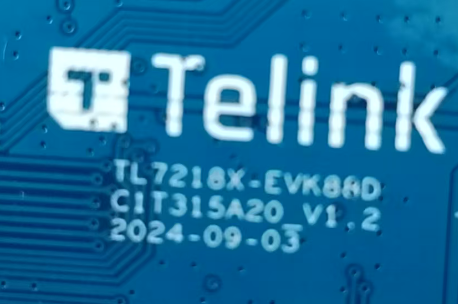

开发板型号：
