烧录问题

超超

烧录TL323X，同一块开发板，相同连线，一款烧录器可以烧录，另一款烧录器不可烧录。

使用 ，可以正常烧录。
但是使用 ，烧录会报错，错误如下。另该烧录器烧录B80是正常的。烧录器3V3，SWM，GND接开发板VDDIN，SWDIO，GND。烧录器REF，REV有跳针。

TL_MINGSEN

您好，请使用BDT->Help->Upgrade->Upgrade EVK工具,Load BDT/Config/fw目录下最新的固件后点击Upgrade升级烧录器固件，并且重新上电后，再尝试下能否正常使用。另外，烧录器3V3，SWM，GND接开发板Vbat(3V3)，SWS，GND,请确认接线是否正确，最基本的调试通路Swire需要Swire OK才可以。

超超

TL_WMS 发表于 2026-5-12 14:04
您好，请使用BDT->Help->Upgrade->Upgrade EVK工具,Load BDT/Config/fw目录下最新的固件后点击Upgrade升级 ...

未升级前版本4.6，升级后5.0，都试过不行。连线是正确的，因为另一个版本的烧录器是好的。

TL_MINGSEN

工具状态都是正常的，在连线正确的情况下，如果Swire Error，考虑更换一下杜邦线试试。烧录器本身状态正常，也可以通过万用表测试3V3供电是否正常，用逻辑分析仪抓取Swire看是否有波形发出

超超

TL_WMS 发表于 2026-5-14 11:23
工具状态都是正常的，在连线正确的情况下，如果Swire Error，考虑更换一下杜邦线试试。烧录器本身状态正常 ...

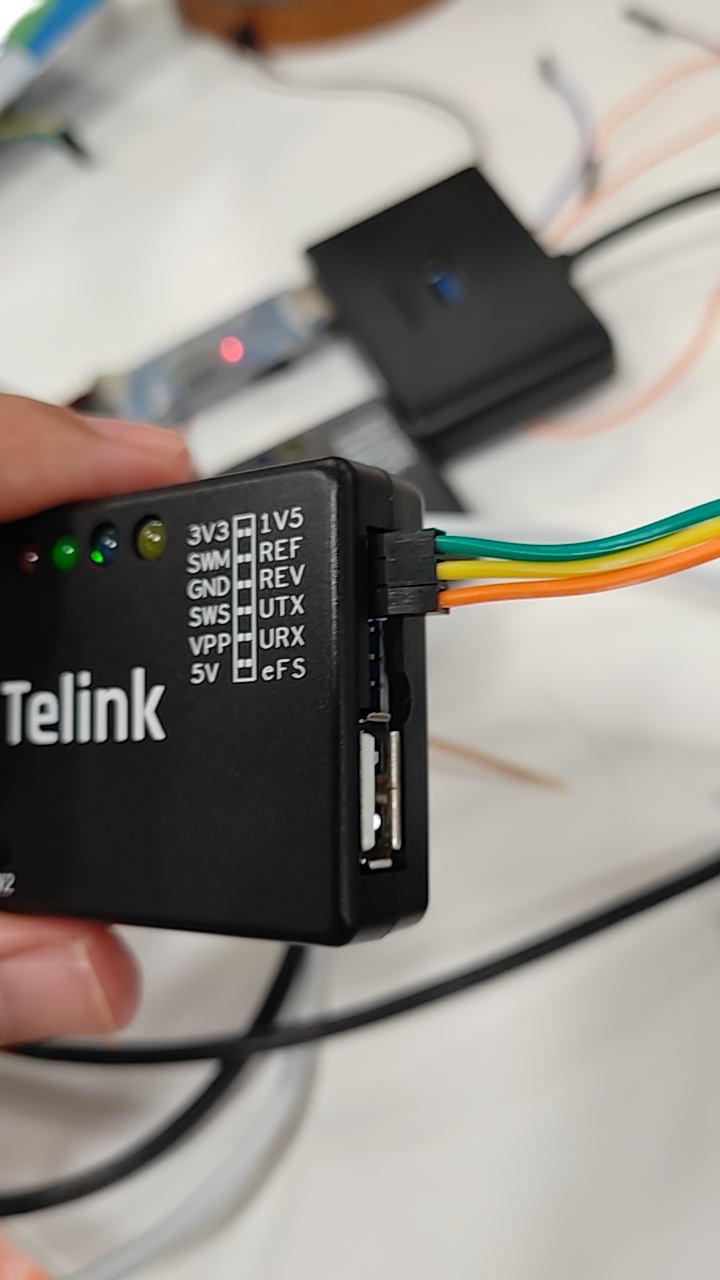

杜邦线换过，而且同样的连线方式，旧版的烧录器是好的，新版的烧录器我们在贵司淘宝买了2个，都是无法烧录TL323X，但可以烧录B80。看到2版烧录器左侧这排丝印相同，右侧有很大变化，旧的是CK DO DI CN TX RX，新的是1V5 REF REV UTX URX eFS，且新的拿到手REF和REV有跳针。交叉实验，使用新的烧录器的3V3，GND，配合旧的SWM可以烧录，交换不可烧录，说明问题仅在SWM脚。

TL_MINGSEN

我们内部也在使用新的烧录器对TL323X进行烧录，功能正常的。能否提供详细的接线图和开发板照片，我们看能否复现

超超

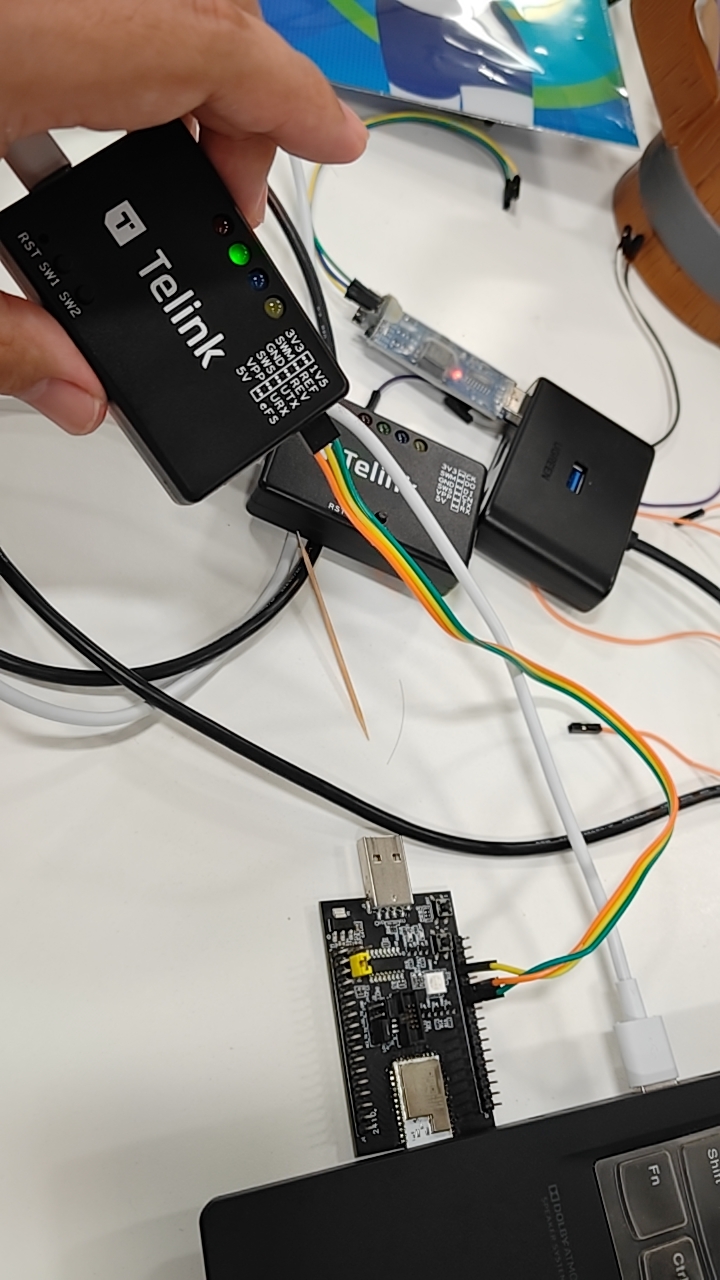

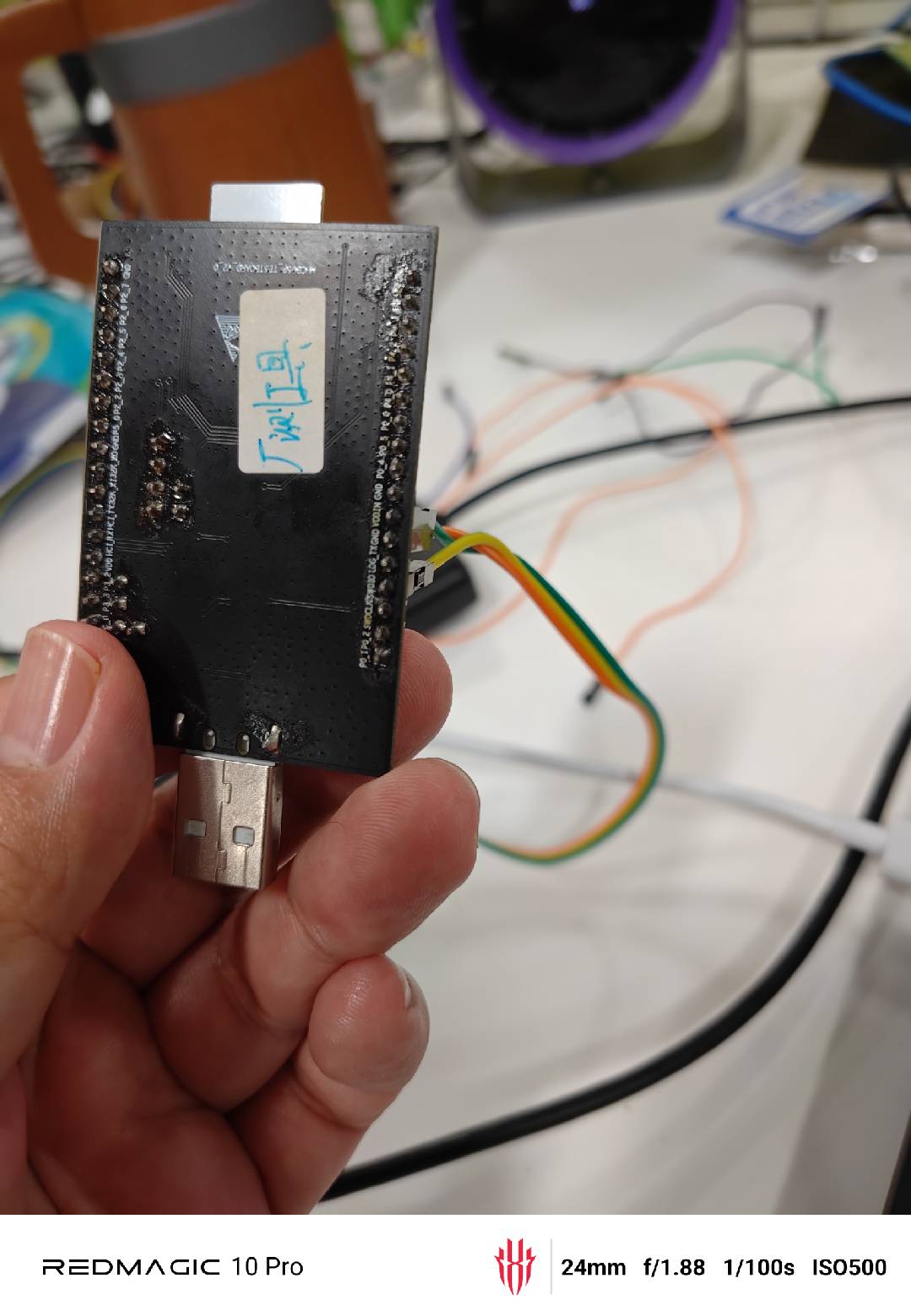

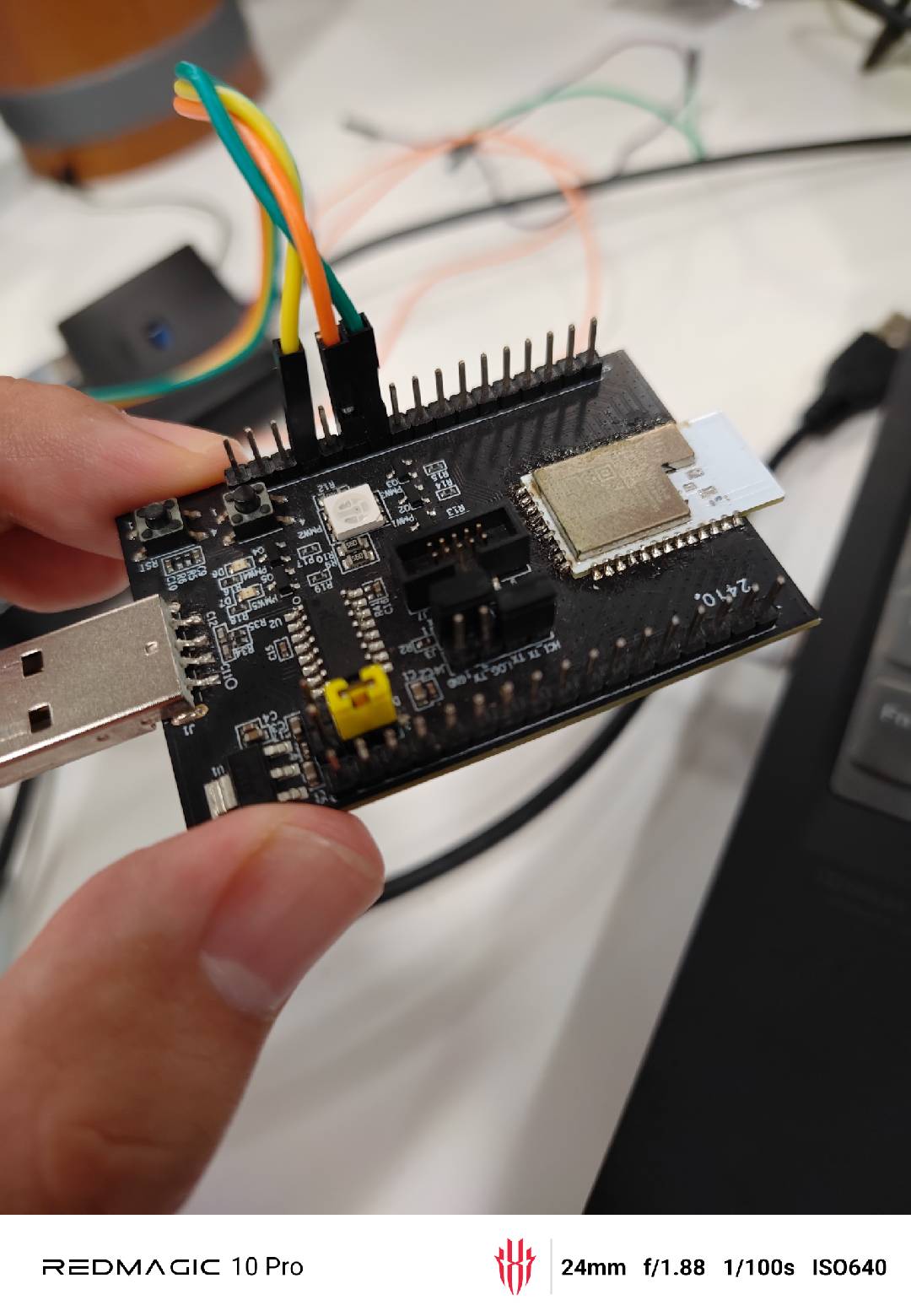

开发板是小米的蓝牙模组开发板，模组用的是MHCB13G-B，模组里的芯片是TL323X，烧录器3V3接板子丝印VDD_IN，SWM接丝印SWDIO，GND接GND。同样的接线旧烧录器是好的。

TL_MINGSEN

超超 发表于 2026-9-2 16:01
开发板是小米的蓝牙模组开发板，模组用的是MHCB13G-B，模组里的芯片是TL323X，烧录器3V3接板子丝印VDD_IN， ...

您好，先确认以下问题：1、烧录器固件升级到最新版本  2、烧录器REF确保接到REV  3、能否提供烧录异常时候的BDT log截图，便于我们定位是何种问题

TL_MINGSEN

超超 发表于 2026-9-2 16:01
开发板是小米的蓝牙模组开发板，模组用的是MHCB13G-B，模组里的芯片是TL323X，烧录器3V3接板子丝印VDD_IN， ...

这个问题确认了，因为小米模组板上在sws有一个50k的电阻，会把sws电平拉低，带有REF的烧录器内置level shift，这两处会共同导致swire error。如果方便的话，可以拆下屏蔽罩，把图示的电阻更换为0欧姆即可解决。

TL_MINGSEN

TL_MINGSEN 发表于 2026-9-3 11:54
这个问题确认了，因为小米模组板上在sws有一个50k的电阻，会把sws电平拉低，带有REF的烧录器内置level sh ...
